Komponen Sistem Parkir Otomatis: Hardware, Software dan Cara Kerjanya

Sistem parkir otomatis bukan hanya palang parkir atau barrier gate. Di balik proses kendaraan masuk, pencatatan transaksi, pembayaran hingga kendaraan keluar terdapat sejumlah perangkat keras dan perangkat lunak yang bekerja sebagai satu kesatuan.

Secara sederhana, sistem parkir modern dapat dipahami sebagai rangkaian deteksi kendaraan → identifikasi → pemrosesan data → kontrol akses → pembayaran → pencatatan dan pelaporan.

Pemahaman terhadap setiap komponen penting ketika merancang sistem untuk perumahan, gedung perkantoran, rumah sakit, hotel, pusat perbelanjaan, kawasan industri maupun fasilitas publik.

Apa Itu Sistem Parkir Otomatis?

Sistem parkir otomatis adalah sistem terintegrasi yang menggunakan perangkat elektronik, sensor, kontrol akses dan perangkat lunak untuk mengatur serta mencatat proses kendaraan masuk dan keluar area parkir.

Bergantung pada konfigurasi yang digunakan, identifikasi kendaraan dapat menggunakan tiket barcode, QR Code, RFID, kartu elektronik, kamera ANPR/LPR atau kombinasi beberapa teknologi tersebut.

Sistem yang lebih kompleks juga dapat mengintegrasikan pembayaran digital, server, dashboard monitoring dan sistem pelaporan.

Komponen Utama Sistem Parkir Otomatis

Tidak semua instalasi membutuhkan perangkat yang sama. Namun, beberapa komponen berikut merupakan bagian yang umum ditemukan pada sistem parkir otomatis.

1. Barrier Gate

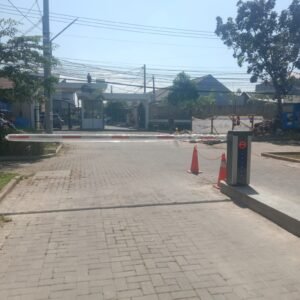

Barrier gate adalah perangkat mekanis-elektronik yang mengendalikan akses fisik kendaraan menggunakan boom arm atau lengan palang.

Barrier gate menerima perintah dari controller atau sistem akses untuk membuka dan menutup jalur.

Dalam sistem terintegrasi, barrier gate dapat bekerja bersama:

• loop detector;
• RFID reader;
• ticket dispenser;
• QR/barcode reader;
• kamera ANPR;
• access controller;
• software parkir.

Barrier gate sebaiknya tidak dipandang sebagai sistem parkir secara keseluruhan. Perangkat ini merupakan salah satu bagian dari sistem kontrol akses kendaraan.

Artikel terkait: Cara Kerja Barrier Gate

2. Loop Detector

Loop detector merupakan perangkat pendeteksi keberadaan kendaraan yang biasanya bekerja bersama induction loop yang ditanam pada permukaan jalur.

Ketika kendaraan berada pada area loop, perubahan karakteristik elektromagnetik dapat dideteksi oleh unit detector dan diterjemahkan menjadi sinyal.

Dalam sistem parkir, sinyal tersebut dapat digunakan untuk:

• mengaktifkan ticket dispenser;
• memicu proses pembacaan kendaraan;
• memberikan trigger kepada controller;
• membantu menentukan keberadaan kendaraan di bawah boom arm;
• mendukung proses buka/tutup barrier gate.

Karena fungsinya tersebut, loop detector memiliki peranan penting dalam otomasi dan keselamatan operasional gerbang kendaraan.

Artikel selanjutnya: Loop Detector Parkir: Fungsi dan Cara Kerja

3. Ticket Dispenser

Ticket dispenser parkir adalah terminal yang digunakan untuk menerbitkan media identifikasi transaksi ketika kendaraan memasuki area parkir.

Pada sistem berbasis tiket, pengendara biasanya berhenti pada area deteksi kendaraan. Setelah sistem mendeteksi kendaraan dan permintaan tiket diberikan, printer thermal menghasilkan tiket yang memiliki identitas transaksi.

Informasi dapat direpresentasikan menggunakan:

• barcode;
• QR Code;
• nomor transaksi;
• waktu masuk;
• identitas lane.

Data transaksi tersebut kemudian dicatat oleh sistem parkir.

Pada sistem semi-manless, ticket dispenser memungkinkan proses masuk berlangsung tanpa operator khusus pada entrance lane.

Artikel selanjutnya: Ticket Dispenser Parkir: Komponen dan Cara Kerja

4. Barcode dan QR Code Reader

Barcode atau QR reader berfungsi membaca identitas digital yang terdapat pada tiket maupun media transaksi lainnya.

Pada pintu keluar, kode dapat dipindai untuk mengambil kembali data transaksi yang tersimpan di sistem.

Software kemudian dapat menentukan:

1. waktu kendaraan masuk;
2. durasi parkir;
3. tarif yang berlaku;
4. status pembayaran;
5. hak kendaraan untuk keluar.

Setelah transaksi dinyatakan valid, controller dapat memberikan perintah membuka barrier gate.

5. RFID Reader

Radio Frequency Identification (RFID) memungkinkan identifikasi menggunakan tag atau kartu yang berkomunikasi melalui gelombang radio.

Dalam implementasi parkir, RFID sering digunakan untuk kendaraan dengan akses berulang seperti:

• penghuni perumahan;
• karyawan;
• tenant;
• member;
• kendaraan operasional.

RFID dapat digunakan sebagai bagian dari sistem akses tanpa tiket apabila identitas pengguna telah terdaftar dalam database.

Artikel selanjutnya: RFID Parkir: Cara Kerja, Jenis dan Implementasinya

6. Kamera ANPR/LPR

Automatic Number Plate Recognition (ANPR) atau License Plate Recognition (LPR) merupakan teknologi yang digunakan untuk membaca nomor kendaraan dari citra kamera.

Secara umum prosesnya terdiri dari:

kendaraan terdeteksi → kamera menangkap citra → sistem mengenali area pelat → karakter dibaca → hasil dikirim ke sistem parkir.

Nomor kendaraan kemudian dapat digunakan sebagai salah satu identitas digital dalam transaksi maupun kontrol akses.

ANPR dapat diterapkan untuk:

• pencatatan kendaraan masuk-keluar;
• whitelist kendaraan;
• validasi tiket;
• membership;
• audit kendaraan;
• sistem ticketless.

Dalam implementasinya, tingkat keberhasilan pembacaan dapat dipengaruhi posisi kamera, pencahayaan, sudut kendaraan, kondisi pelat serta algoritma pengenalan yang digunakan.

Artikel selanjutnya: ANPR Parkir: Teknologi Pengenalan Plat Nomor Kendaraan

7. Parking Controller

Controller merupakan penghubung antara perangkat lapangan dengan logika sistem.

Perangkat ini menerima atau mengirim sinyal dari berbagai komponen seperti:

sensor → reader → server/software → barrier gate.

Bergantung pada arsitektur sistem, controller dapat menangani input/output digital, komunikasi jaringan dan proses otomasi tertentu.

Keberadaan controller memungkinkan berbagai perangkat dari sebuah lane bekerja secara terkoordinasi.

8. Server Parkir

Server merupakan bagian dari lapisan pemrosesan dan penyimpanan data.

Pada sistem tertentu, server dapat digunakan untuk menyimpan:

• transaksi masuk;
• transaksi keluar;
• data member;
• tarif;
• log perangkat;
• aktivitas operator;
• foto kendaraan;
• data pembayaran;
• laporan operasional.

Arsitektur server dapat berbeda antara satu implementasi dengan implementasi lainnya. Sistem dapat menggunakan server lokal, cloud, maupun kombinasi keduanya.

Artikel selanjutnya: Server Parkir: Fungsi, Arsitektur dan Kebutuhannya

9. Software Parkir

Jika barrier gate merupakan pengendali akses fisik, software parkir dapat dianggap sebagai salah satu pusat logika pengelolaan sistem.

Software mengolah data yang diterima dari perangkat lapangan menjadi informasi operasional.

Fungsinya dapat meliputi:

• penghitungan tarif;
• pencatatan transaksi;
• membership;
• konfigurasi tarif;
• hak akses pengguna;
• monitoring lane;
• audit transaksi;
• laporan pendapatan;
• integrasi perangkat.

Kemampuan software sangat menentukan seberapa jauh sebuah sistem dapat dikembangkan.

Artikel selanjutnya: Software Parkir: Fungsi dan Arsitektur Sistem

10. POS atau Terminal Operator

Pada sistem yang masih menggunakan operator pada pintu keluar, POS menjadi antarmuka antara petugas dan sistem.

Operator dapat menggunakan POS untuk membaca tiket, melihat data kendaraan, menghitung biaya, menerima pembayaran dan melakukan validasi transaksi.

Konfigurasi seperti ini umum dikenal sebagai semi-manless ketika proses masuk sudah otomatis tetapi transaksi keluar masih melibatkan operator.

11. Payment System

Sistem parkir modern dapat diintegrasikan dengan berbagai metode pembayaran.

Contohnya meliputi:

• kartu elektronik;
• QRIS;
• payment gateway;
• payment kiosk;
• metode pembayaran digital lainnya.

Integrasi pembayaran memungkinkan software memeriksa status transaksi sebelum memberikan otorisasi kendaraan untuk keluar.

Bagaimana Semua Komponen Bekerja Bersama?

Contoh sederhana pada sistem parkir berbasis tiket:

Kendaraan datang
↓
Loop detector mendeteksi kendaraan
↓
Ticket dispenser aktif
↓
Tiket barcode/QR diterbitkan
↓
Transaksi dicatat sistem
↓
Controller memberikan perintah OPEN
↓
Barrier gate terbuka
↓
Kendaraan masuk

Ketika kendaraan keluar:

Tiket dibaca
↓
Software mengambil data masuk
↓
Tarif dihitung
↓
Pembayaran/validasi dilakukan
↓
Controller menerima otorisasi
↓
Barrier gate keluar terbuka

Arsitektur tersebut dapat berubah ketika menggunakan RFID, ANPR atau sistem full cashless.

Semi-Manless vs Full Manless

Perbedaan utama keduanya bukan sekadar keberadaan barrier gate.

Semi-Manless

Sebagian proses telah diotomatisasi, tetapi masih terdapat titik operasional yang membutuhkan petugas.

Contohnya:

Entrance otomatis + Exit menggunakan operator.

Full Manless

Proses identifikasi, validasi dan pembayaran dirancang agar dapat berlangsung dengan intervensi petugas seminimal mungkin.

Teknologinya dapat menggabungkan:

ANPR + RFID + QR + pembayaran digital + automatic validation + barrier gate.

Karena itu, istilah manless sebenarnya menggambarkan arsitektur operasional, bukan nama sebuah perangkat.

Apakah Semua Lokasi Membutuhkan Komponen yang Sama?

Tidak.

Perumahan yang hanya membutuhkan kontrol akses penghuni mungkin cukup menggunakan:

Barrier Gate + RFID + Loop Detector + Controller.

Sementara sistem parkir berbayar dapat membutuhkan:

Barrier Gate + Loop Detector + Ticket/Identification System + POS/Payment + Server + Software.

Implementasi yang lebih otomatis dapat menambahkan:

ANPR + Payment Station + Cashless Payment + Dashboard Monitoring.

Karena itu, desain sistem sebaiknya ditentukan berdasarkan kebutuhan operasional terlebih dahulu, kemudian menentukan perangkat.

Kesimpulan

Komponen sistem parkir otomatis membentuk sebuah ekosistem yang terdiri atas perangkat deteksi, identifikasi, kontrol akses, pemrosesan data dan pembayaran.

Barrier gate mengontrol akses fisik. Loop detector mendeteksi kendaraan. Ticket dispenser, RFID atau ANPR menyediakan identitas. Controller menghubungkan perangkat. Server menyimpan data. Software menjalankan logika operasional. Sistem pembayaran menyelesaikan transaksi.

Dengan memahami hubungan tersebut, sistem parkir dapat dirancang berdasarkan kebutuhan lokasi dan bukan sekadar berdasarkan pemilihan satu jenis perangkat.
